Mökki
Ensimmäinen kuvaluonnos mökistä. Ei täysin vastaa tämänhetkisiä suunnitelmia. Vasemmalla oleva vihreä pönttö ei ole ponupannum vaan häkäpönttö. Ikkunan alla oleva laatikko on olevinaan kompostori.
Mökin tekniset tiedot
Pohjapinta-ala: 6m x 9m (54m²)
Sähköliittymä: Omavarainen
Vesiliittymä: -
Jätevesiliittymä: -
Pohja: Rossipohja
Katon kaltevuus: 1:2 (27 astetta)
Kerroksia: 1½
Lämmitettävää huoneistopinta-alaa: 27m²
Lämmitys: Kamiina?
Katto: Peltikatto
Runko: Rankarunko
Pesumahdollisuus: Ulkosauna?
Soveltuvuus kesämökkikäyttöön: Huono
Soveltuvuus muunlaiseen harrastus- ja hyötykäyttöön: Hyvä
Soveltuvuus asumiskäyttöön: Kohtuullinen

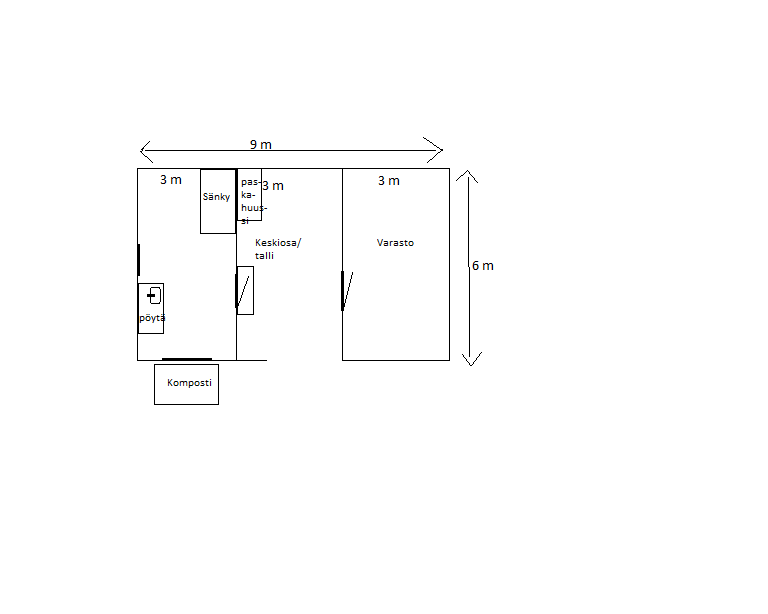

Alustava pohjapiirustus, johon on lisätty pari kalustetta (eli sänky ja tiskipöytä). Pohjapiirustus ei täysin vastaa tämänhetkisiä suunnitelmia. Pohjapiirustuksesta kuitenkin käy hyvin ilmi mökin kolmiosainen rakenne.

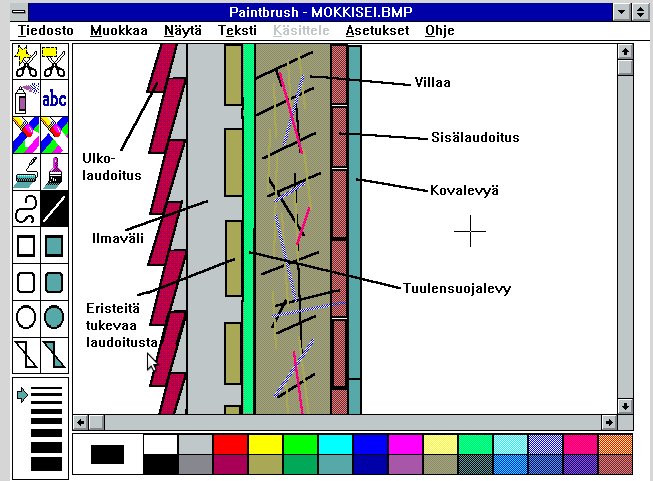

Paintilla piirretty läpileikkauskuva seinästä. Rakenne on melko pitkälti sama kuin rintamamiestaloissa. Höyrynsulkua ei ole.

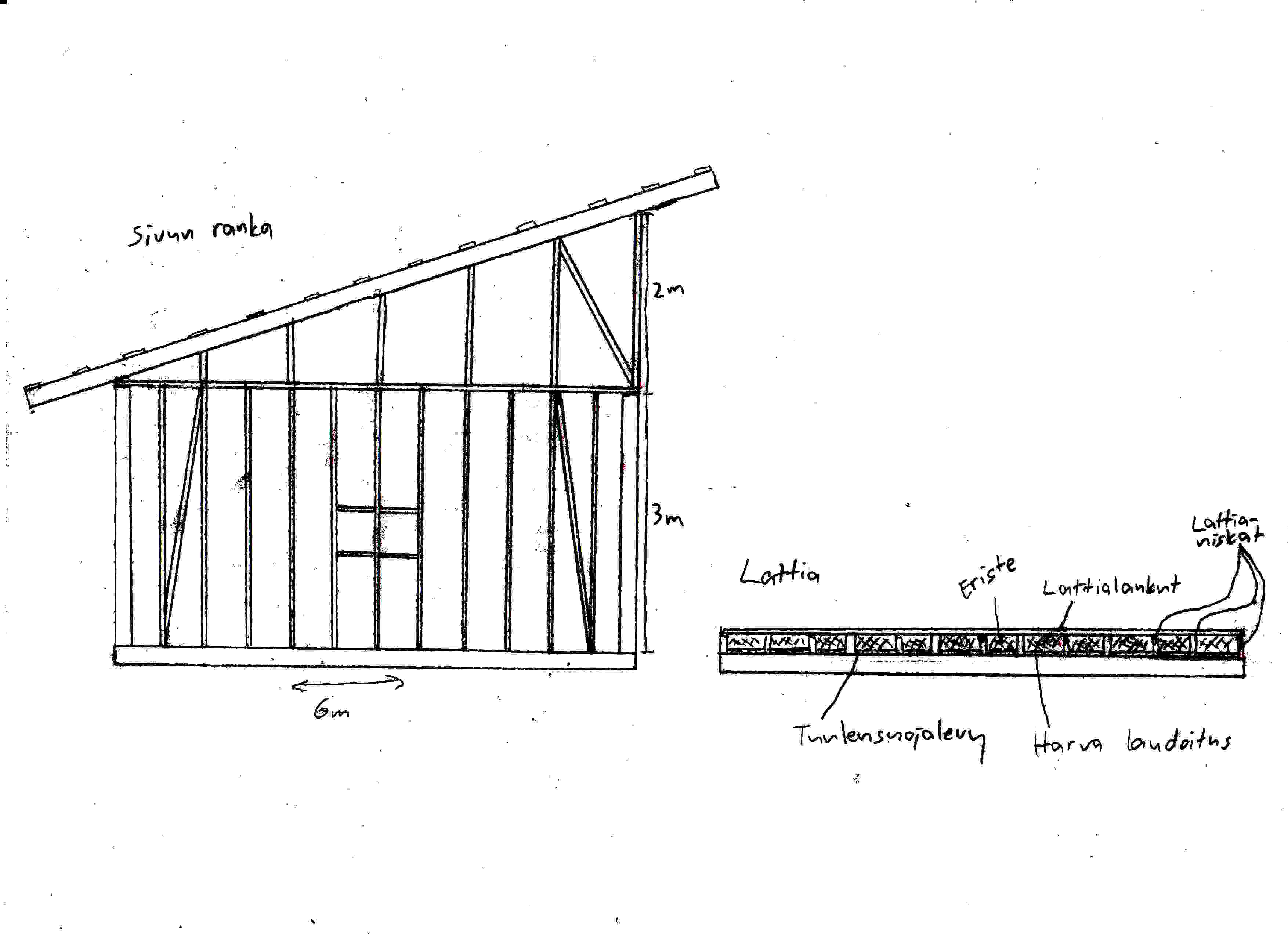

Lyijykynällä piirretty kuva sivurangasta ja lattiasta. Sivurangan osalta tämä kuva ei täysin vastaa enää suunnitelmia, katso alempi kuva.

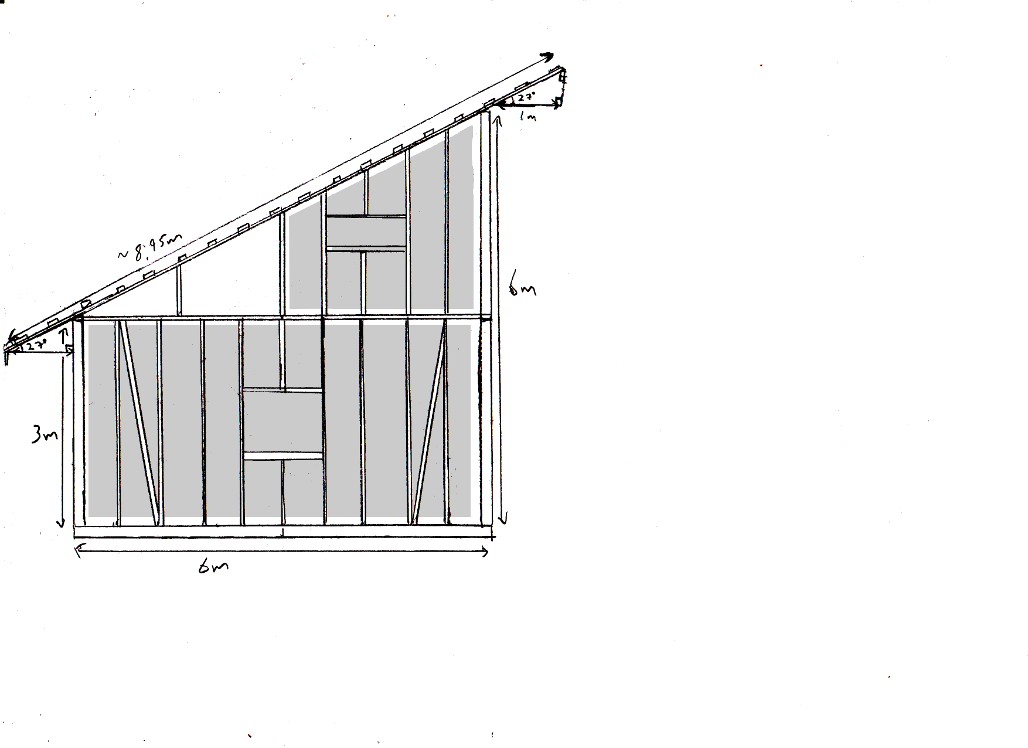

Nostin kattoa toiselta puolelta metrillä, jolloin katosta tuli kaltevampi ja katon alle mahtuu tässä mallissa puolikas kerros vinolla katolla. Jännevälin muutin 50 sentistä 60 senttiin. Tummennettu alue on lämmitettävää tilaa. Tuon yhden parrun piirsin vahingossa väärin päin.
